一、概述

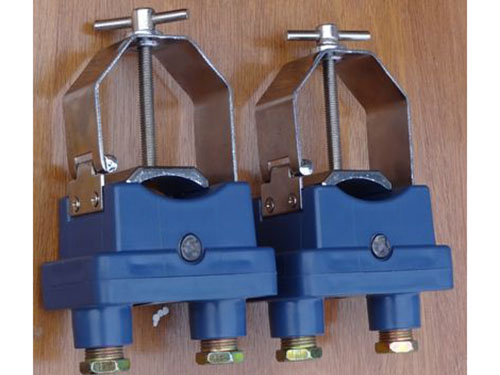

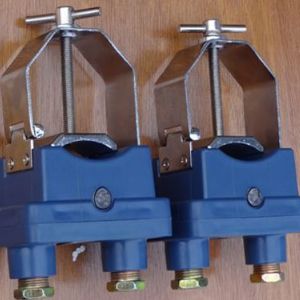

　　KGT9-E矿用机电设备开停传感器（以下简称传感器）是一种用于监测煤矿井下机电设备（如采煤机、运输机、局扇、破碎机、提升机等）开停状态的固定式监测仪器。具有就地显示并能将电气设备的开停状态转换成各种标准信号，通过信号传输线传送给矿井生产监测系统，终实现井下机电设备开停状态自动监控的功能。

　　本传感器为本质安全型结构，重量轻、功耗低、性能稳定、安装使用方便等特点。

2、主要用途和适用范围

　　2.1 主要用途

　　主要用于煤矿井下机电设备开停状态的连续监测。

　　2.2 适用范围

　　适用于各种类型交流驱动的用电设备，在供电电流不小于5A的情况下，均可连续监测用电设备的开/停状态。

二、技术特征

　　1、工作电压：12V.DC～18V.DC(本安）。

　　2、MAX工作电流：≤10mA。

　　3、信号输出类型：电流。

　　4、输出制式：

　　a)1/5mA型：1mA—停，5mA—开；

　　b)±5mA型：-5mA—停，+5mA—开。

　　5、信号输出误差：≤10%。

　　6、工作方式：连续。

　　7、工作状态指示：被控设备开时绿灯亮；

　　被控设备停时红灯亮。

　　8、信号传输距离：≤2.5km。

　　9、防护等级：IP54。
