ZP12矿用无线自动洒水降尘装置

一、概述

本装置无需外接电源，内置可充锂电；采用单片机程序化智能控制系统，性能稳定、质量可靠、功能强大，具有实时钟功能，可以按照您需要的时间段实施喷雾降尘，可精 确到秒，时间精 确无误，具有集成电路一体化传感器(可根据用户要求,配置各种原理的传感器)，高可靠性电动球阀;多种措施并举,实现所需时间段内喷雾、人过停喷、人过后在设定的时间段内继续喷雾之功能。

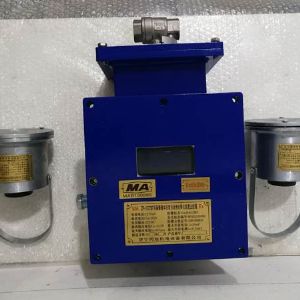

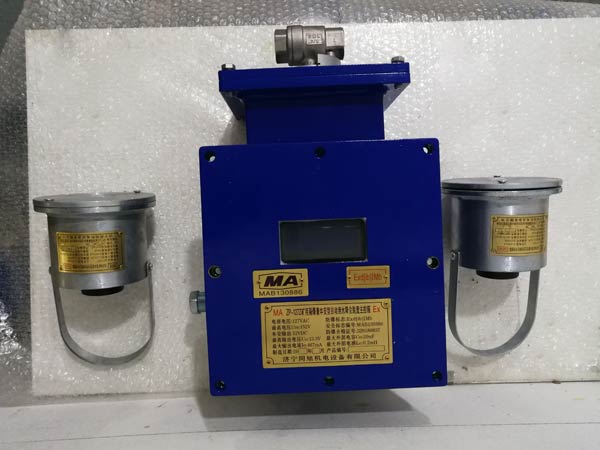

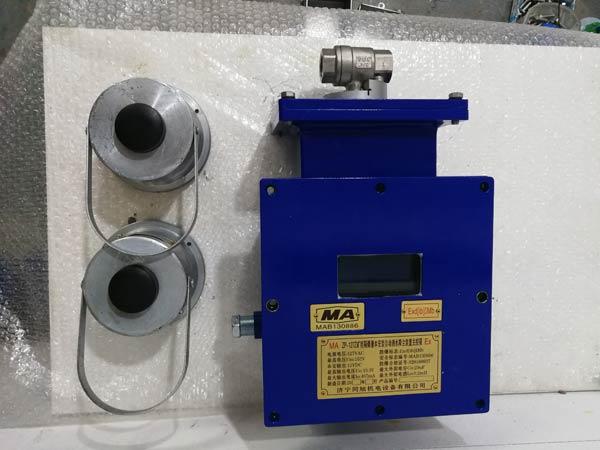

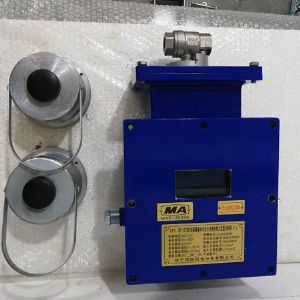

二、装置组成

①ZP12-Z矿用本安型自动洒水降尘装置主机1个(内置电动球阀)。

②GUR6矿用本安型热释红外传感器2个。

三、主要技术参数

1、ZP12-Z矿用本安型自动洒水降尘装置主机的技术指标

1. 隔爆型式为：矿用本质安全型；隔爆标志为：Exib IMb；

2. 工作电压：DC 12V；

3. 工作电流：≤180mA；

4.无线接收信号

通道数量：1通道；

调制方式：AM；

工作频率：433MHz；

接收场强：-118dBm（100mW)；

MAX传输距离：20m（空旷无遮挡）。

本安参数：

电 池 组：Uo:12.4V,Io:180mA

      阀门接口：Uo: 12.4V、Io：180mA、Lo：6mH、Co：10uF；

2、GUR6矿用本安型热释红外传感器的技术指标

1．防爆型式为：矿用本质安全型，防爆标志为：Exib IMb；

2. 工作电压：DC 3.7V；

3. 工作电流：≤300mA；

无线发送信号

通道数量：1通道；

调制方式：AM；

工作频率：433MHz；

发射场强：20dBm（100mW)；

MAX传输距离：20m（空旷无遮挡）。

功能：当红外传感器检测到人体信号时，红外传感器发出一组频率信号。

感知距离：≤6m；

四、工作原理

    装置工作原理：装置待机状态球阀打开处于喷洒状态，当装置主机检测到红外热释传感器信号时，装置主机球阀关闭，信号消失后进行延时（延时10～240S可调），延时结束后球阀打开。

五、安装与使用

    装置的安装和使用比较简单、方便。用户只要根据有关规定和要求，并根据现场供水干管、供电系统实际情况和喷雾除尘、防灭火地点的实际情况安装水幕、主机、传感器等即可。

在实际的安装过程中应注意以下几点：

1、安装使用本产品，请首先阅读使用说明书。

2、第 一次安装本机应注意装置的安装位置是否正确，并应注意装置灵敏度和时间延时是否调整适当、状态转换是否符合说明书的使用要求。

3、安装维修时应注意防止失爆。

六、适用环境

装置在下列环境可以正常工作：

1. 环境温度：0℃～+40℃；

2. 相对湿度：≤95%（+25℃）；

3. 大气压： 80kPa ～ 106kPa；

4. 含有瓦斯和煤尘爆炸危险的煤矿井下；

5. 无破坏金属和绝缘材料的腐蚀性气体的场所；

6. 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。
