一、适用环境

      该装置主要用于煤矿井下掘进巷道及运输巷道防尘净化水幕。

二、装置组成

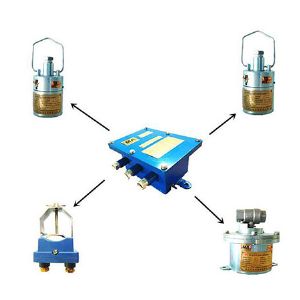

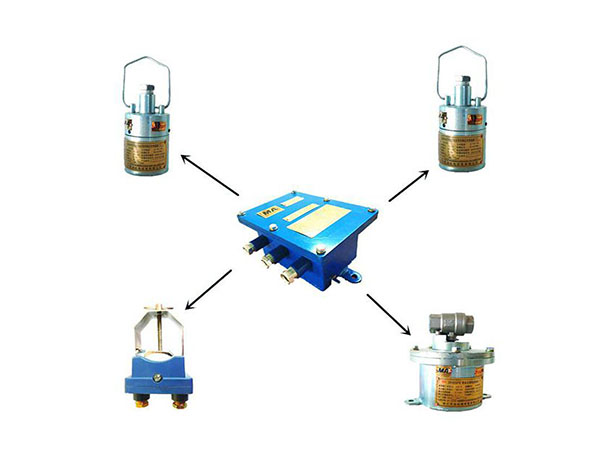

　　该装置主要有矿用隔爆兼本安型自动洒水降尘装置主控箱、矿用本安型电动球阀、热释红外传感器、设备开停传感器组合而成。

三、工作原理

　　该装置可实现煤矿掘进巷道和运输巷道自动化降尘功能，当掘进机启动后，安装在掘进机电机电缆上的设备开停传感器感应到电机电流信号，并将信号上传到主控箱，控制电动球阀打开喷雾扑落掘进机割煤产生的煤尘；喷雾期间有行人通过喷雾区时，热释红外传感器探测到行人型号并上传主控箱，控制电动球阀关闭喷雾，行人离开后延时30s喷雾自动恢复喷雾；掘进机停止工作后设备开停传感器探测不到电机电流信号时，电动球阀将自动关闭喷雾。

四、安装使用

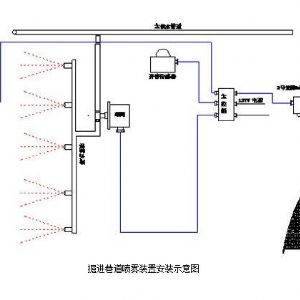

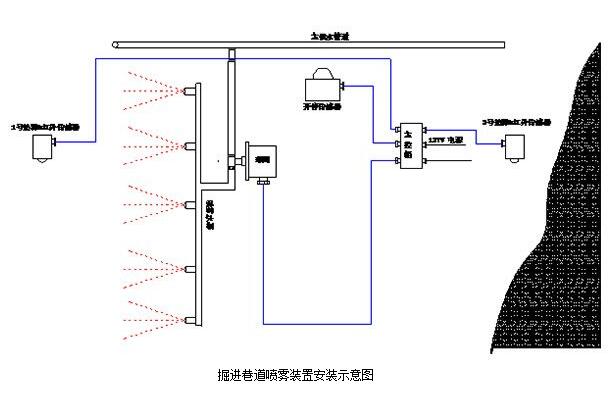

　　1、将主控箱和电动球阀牢固固定在喷雾点上风向巷壁上，以不影响行人或工作的合理位置高度。

　　2、开停传感器安装在掘进主电缆上面，热释红外传感器吊挂在巷道顶部，距离水幕上风向20~50米位置安装一个；距离水幕下风向50~150米位置安装一个（根据风流大小水雾飘离的距离确定适当位置）。

　　3、用高压软管将球阀和喷雾总成连接
